液压装备模拟培训系统
2024-12-28 10:16:32
1399
来源: 华景图数字科技
关键词：虚拟拆装、回路搭接、故障排除、维护保养、虚拟考核
项目简介
某液压装备模拟培训系统是针对某型军用装备基于虚拟仿真技术开发的一体化实训平台。系统包含教学、训练、考核三大核心模块，形成“教-训-考”闭环培训体系，构建了虚实结合的沉浸式学习环境。教学模块集成液压系统原理动态演示、二三维液流动画及拆装仿真，帮助学员掌握液压系统基础理论；训练模块支持液压元件虚拟拆装、液压回路搭接、故障排除、维护保养等交互操作；考核模块对操作规范性、故障诊断逻辑及维修保养流程进行多维评价，自动生成包含操作轨迹回放、知识点薄弱项分析的评估报告。实现对业务、技能与实战相结合，以训练促战、以战促学，实现用训练引领作战的目的。
功能模块
01 教学模块

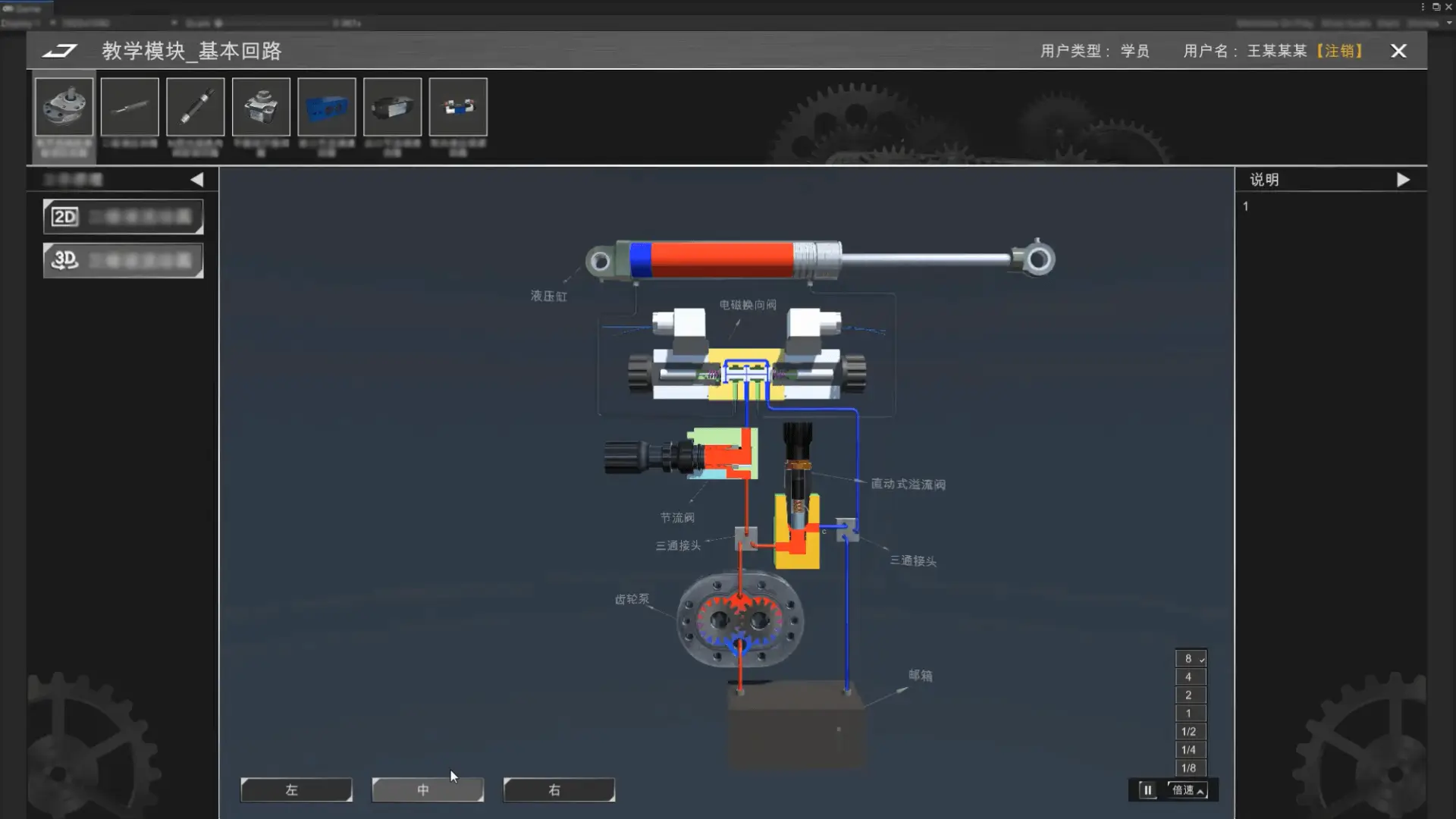

教学模块分为液压元件、基本回路、液压系统三大子模块。液压元件模块通过三维爆炸图、剖视图及二维三维液流动画，实现零件级结构解析与工作原理动态演示；基本回路子模块以三维/二维液流动画直观展示压力流量特性与元件联动逻辑；液压系统子模块演示工作原理及元件安装位置，还原实际装备的连接关系，形成从元件到系统的完整理论认知。
02 训练模块

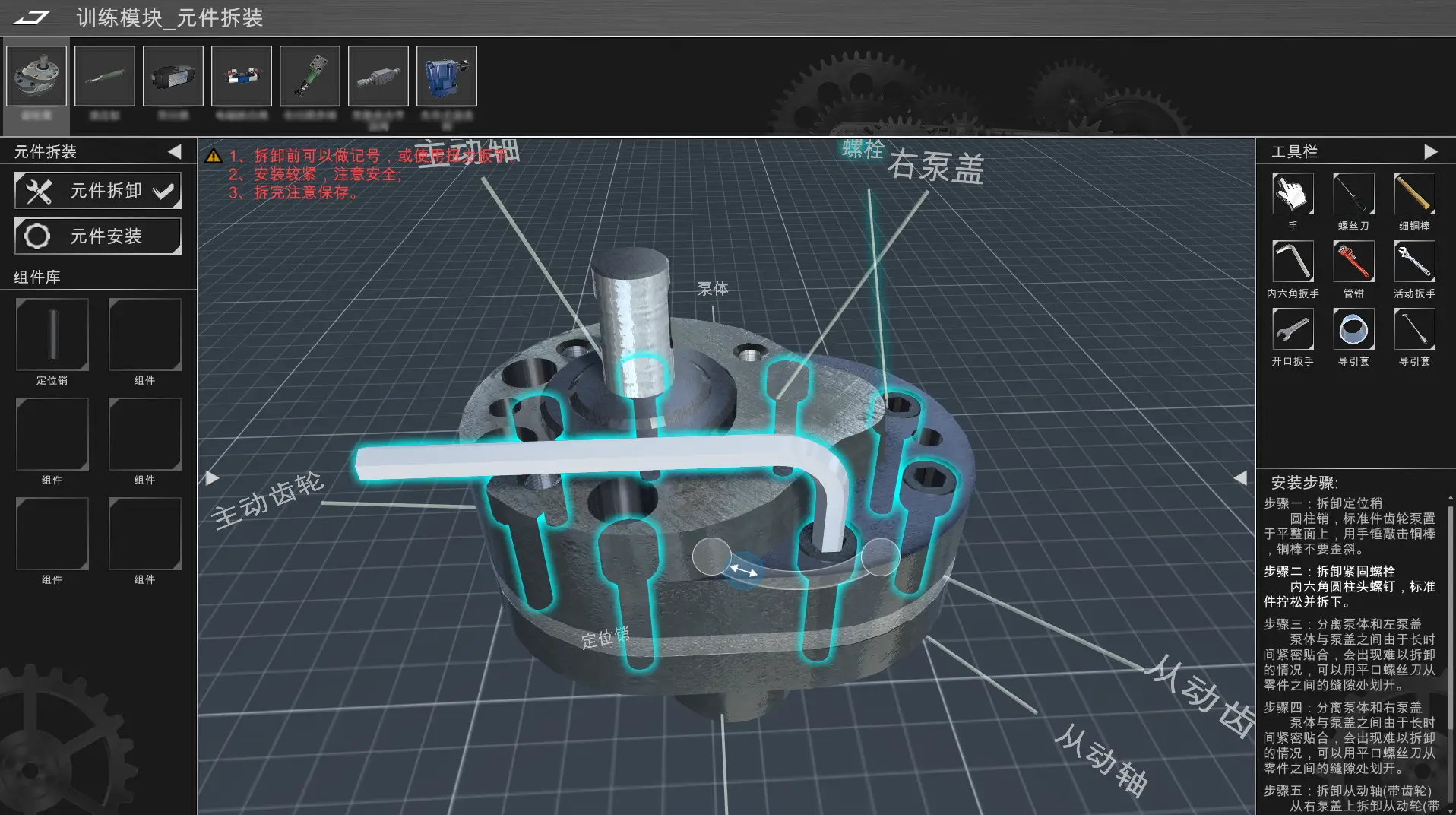

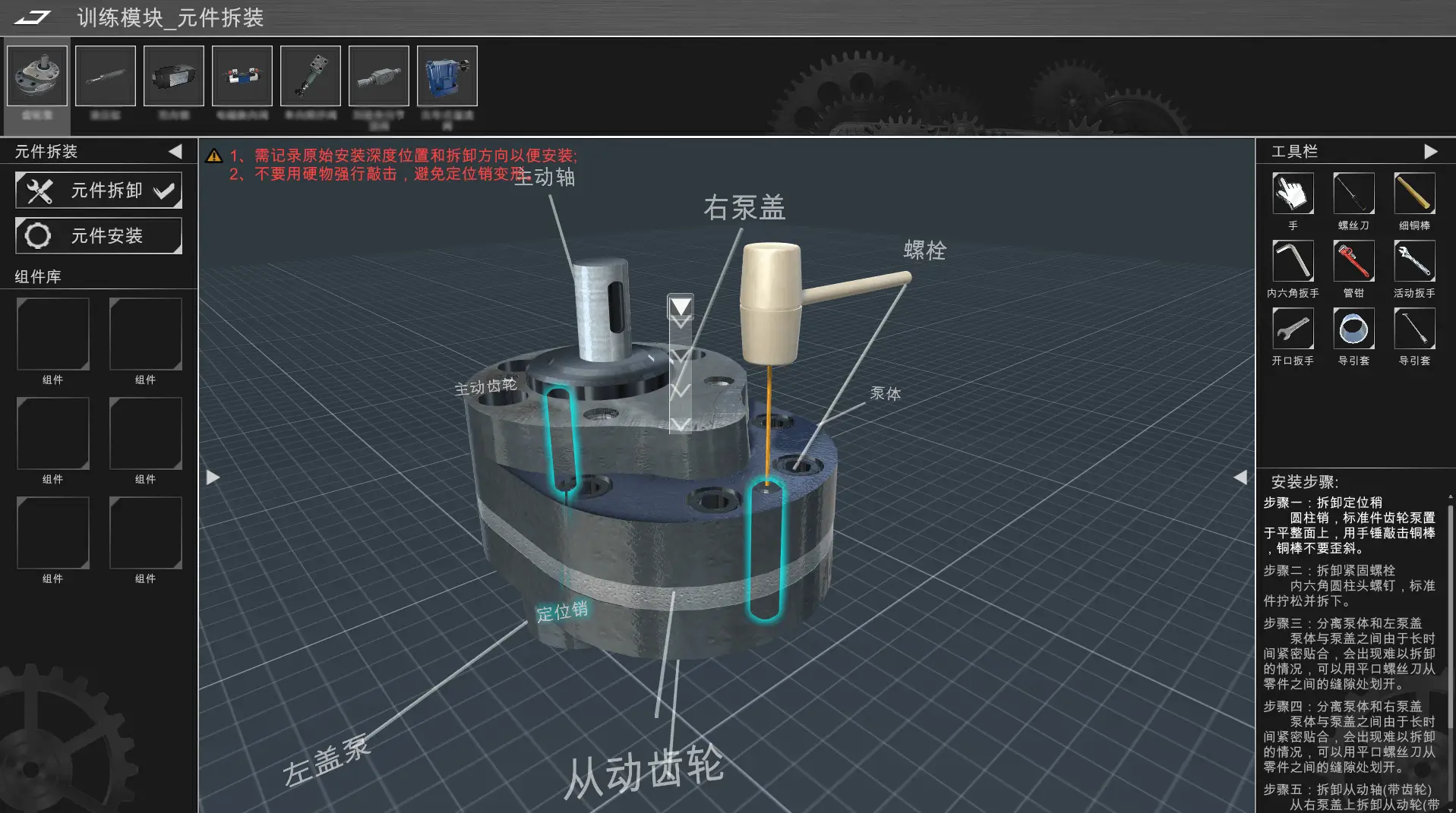

培训模块聚焦技能实战，包含基础培训与维修培训。基础培训模块提供零件级虚拟拆装训练，并通过PC/VR模式完成基本回路的虚拟搭接与调试；维修培训子模块结合故障分析与实装场景复现，训练故障定位与排除能力，涵盖各类标准化维保流程，确保操作精度与实装一致性，强化从基础操作到复杂维修的全流程技能。
03 考核模块

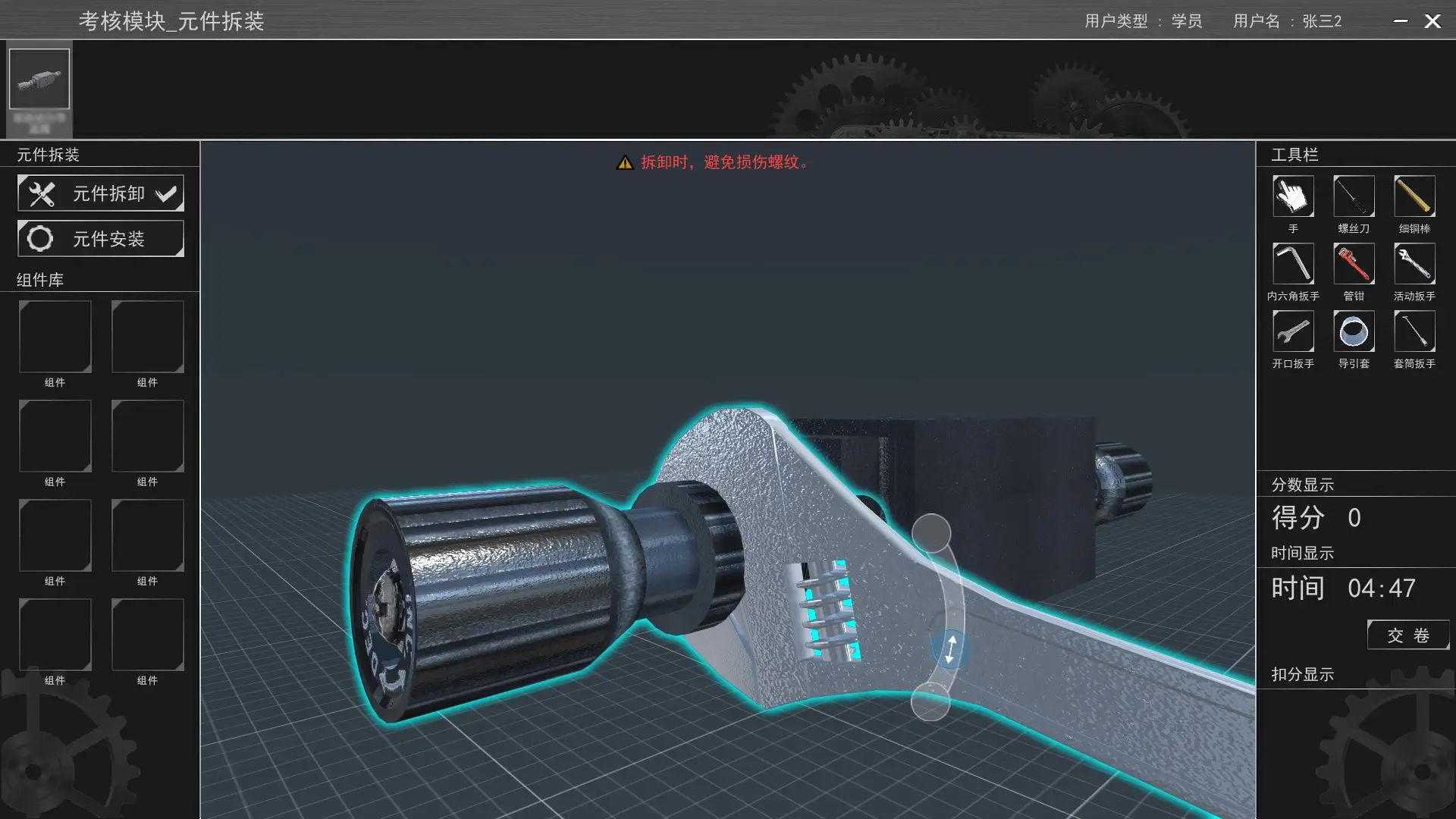

考核模块构建多维度评价体系，理论考核子模块配备200+道选择题与判断题，支持题库动态扩展；基础考核子模块对7种元件拆装与7类回路搭接进行步骤量化评分，记录操作轨迹并生成错误分析；维修考核子模块重点考核10种故障排除策略与架设功能检查流程，基于操作规范性、逻辑合理性进行智能评分。
