新能源汽车三电系统虚拟仿真软件
Virtual simulation software for the three-electric systems of new energy vehicles
新能源汽车三电系统虚拟仿真软件面向智能网联汽车及新能源汽车教学实训，围绕电池、电机、电控三大核心系统，构建集结构认知、特性测试、温控调节、虚拟拆装和考核评价于一体的虚拟仿真实验平台。系统通过三维模型、交互操作、能量流演示、热仿真可视化等流程，帮助学生理解三电系统组成、工作原理和安全规范。
核心内容
Practical training functions

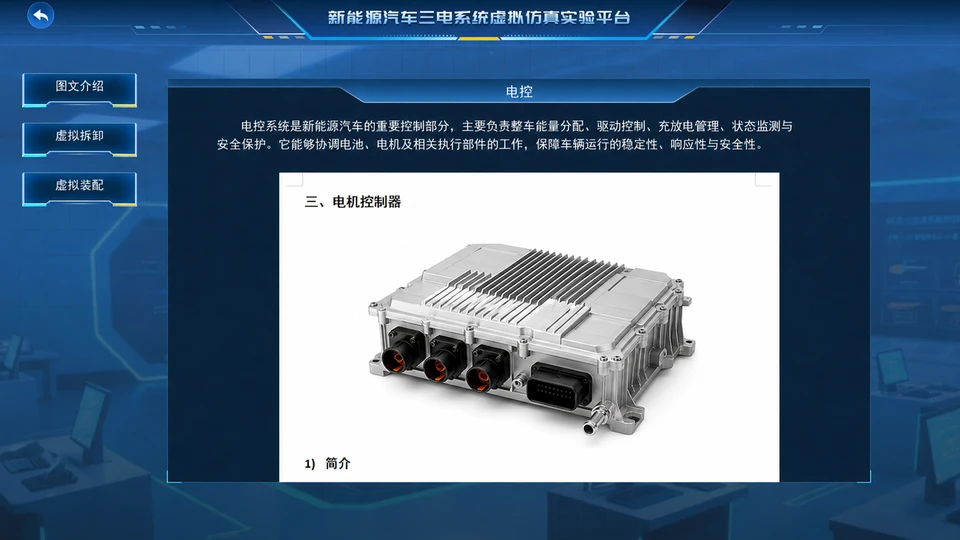

01.三电系统原理简介
对电池、电机、电控三大核心部件的工作关系进行图文讲解，介绍电池储能供电、电控能量分配与驱动控制、电机动力输出及能量回收等基本过程。

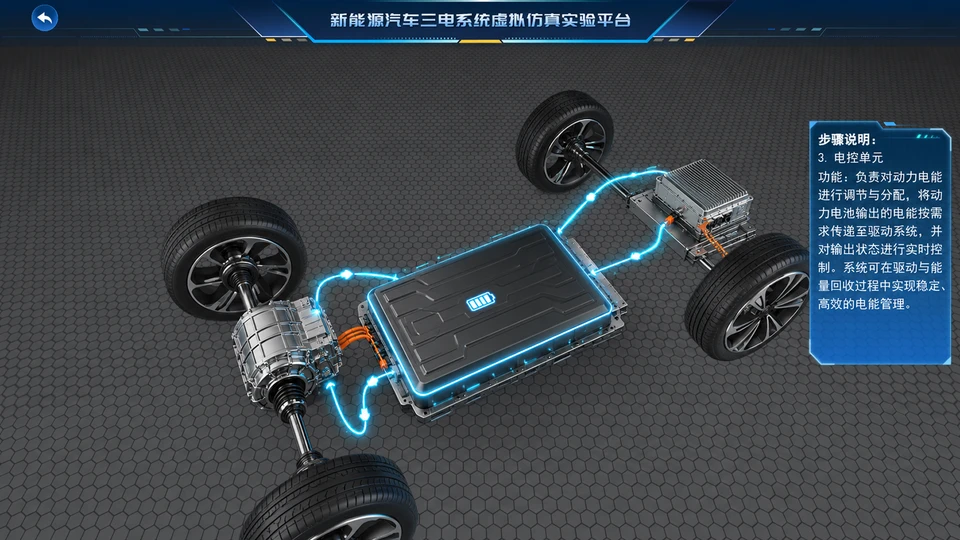

02.能量流动画演示
通过动态光效和路径动画展示车辆充电、驱动放电和制动能量回收过程。学员可通过播放、暂停、重置等操作分段观察能量流变化，直观理解电池、电机、电控在不同工况下的能量传递关系。

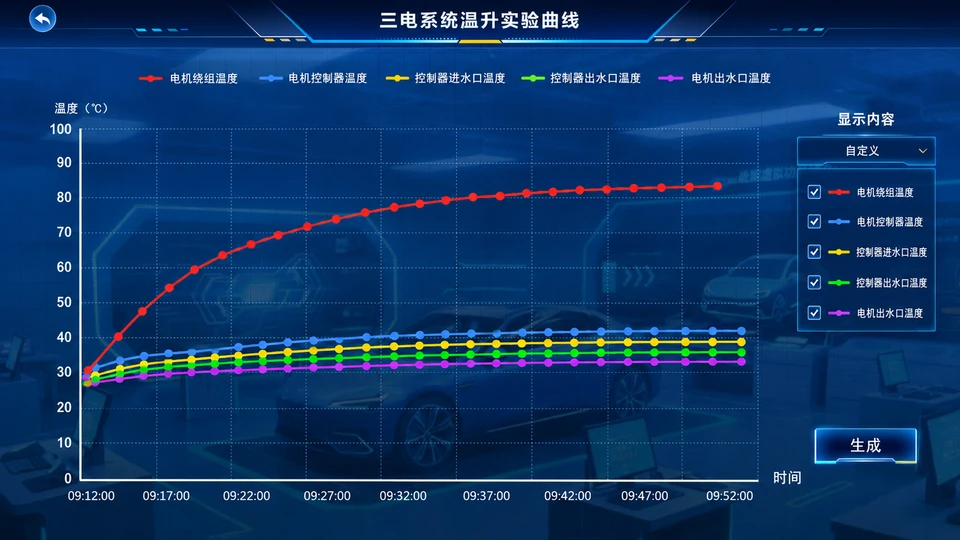

03.电池电机电控温升实验
基于热仿真模型模拟电池、电机、电控在运行过程中的温度变化。通过热成像颜色映射和数字温度显示，能够直观看到关键部件温升过程，理解功率、电流、散热条件与温度变化之间的关系。
04.电池模组虚拟拆装实验
对电池模组、电池包壳体、连接件、紧固件等结构进行分层建模，支持学员使用虚拟工具完成螺丝拆卸、部件拖拽、位置对准和安装确认。通过拆装训练，帮助学员掌握电池包结构和规范拆装流程。

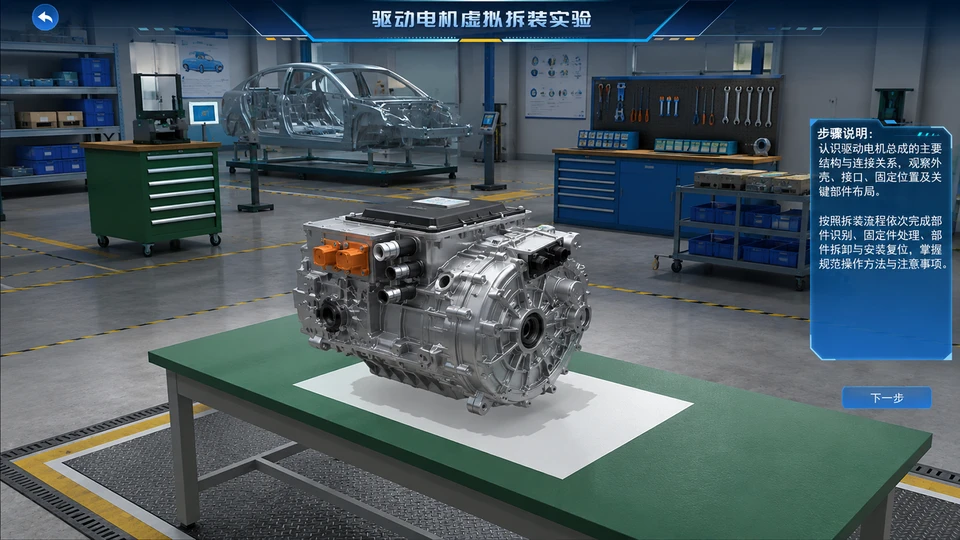

05.驱动电机虚拟拆装实验
围绕电机外壳、定子、转子、端盖等部件开展虚拟拆装训练。学员可按照标准流程选择工具、拆卸紧固件、移除部件并完成复装，理解驱动电机内部结构、部件功能和装配顺序。
功能模块
Functional modules

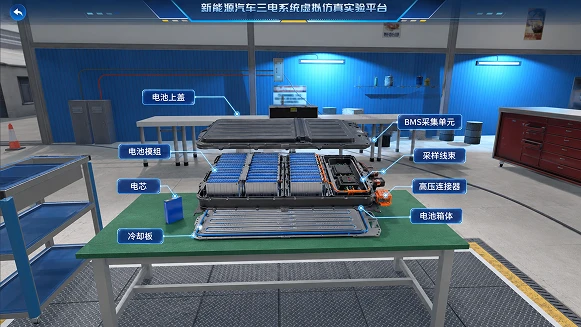

01. 结构认知教学模块
该模块面向课堂教学和课前预习，帮助学员认识电池、电机、电控的结构组成、安装位置和系统关系。教师可通过三维模型、部件高亮、功能说明和剖切展示讲解三电系统基础知识，使抽象的电气与机械结构变得直观易懂。
02. 能量流教学模块
该模块用于展示三电系统在充电、放电和能量回收过程中的能量传递路径。系统以动态光效、路径线和节点变化表现能量流动过程，支持播放、暂停和重置操作，便于教师分步骤讲解电池、电机、电控之间的工作关系。
03. 性能测试训练模块
该模块用于开展电池、电机、电控性能测试训练。学员可选择虚拟测试设备，完成线缆连接、参数设置、测试启动和数据观察等操作。系统可生成特性曲线、效率图和统计表，帮助学员理解三电系统性能测试方法。
04. 温控调节训练模块
该模块面向三电系统热管理操作训练，支持学员调节冷却风扇、水泵和PTC加热器等虚拟控件。系统根据操作实时改变温度变化结果，使学员掌握不同工况下的温控策略、调节顺序和安全控制要求。
05. 虚拟拆装训练模块
该模块支持学员对电池包、电机总成和电控单元进行虚拟拆卸与组装。学员可使用扳手、螺丝刀、卡钳等工具完成标准拆装操作，系统通过部件吸附、顺序约束和操作反馈，引导学员掌握规范拆装流程。

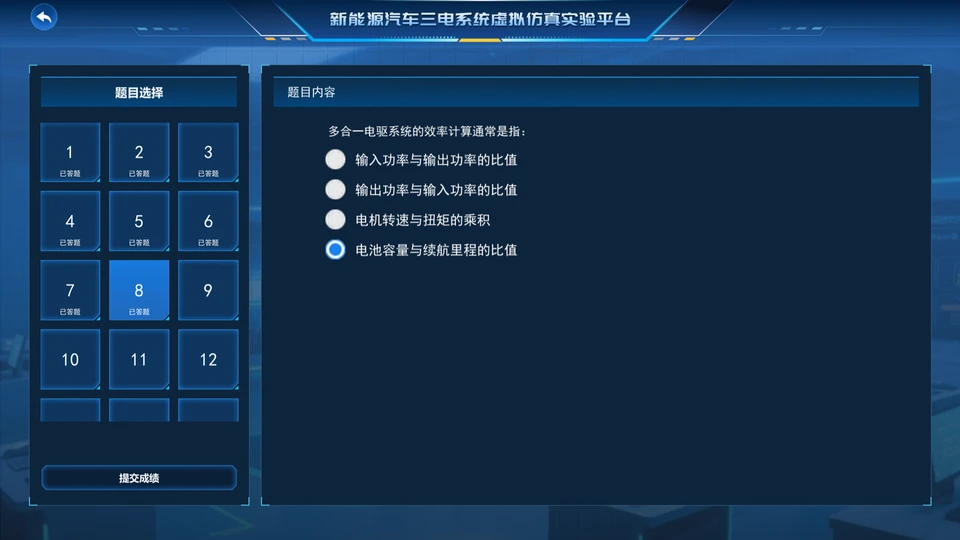

06. 理论考核模块
该模块用于评价学员对三电系统基础知识、结构组成、工作原理和安全规范的掌握情况。系统以在线答题形式开展考核，题型以选择题为主，支持题目选择、自动判分和成绩反馈，帮助教师快速了解学员理论学习效果。
系统优势
System Advantages
01.三电融合，闭环实训
围绕新能源汽车电池、电机、电控三大部件建设，涵盖结构认知、能量流演示、温控调节、虚拟拆装等内容，形成从理论学习到实操训练的完整教学闭环。
02.三维交互，直观易学
系统通过三维模型、动态能量流和热成像可视化等方式，将抽象的电气原理和复杂结构直观呈现，帮助学生快速理解三电系统组成、工作逻辑和运行状态。
03.降低成本，保障安全
可在虚拟环境中完成测试、调节和拆装训练，减少对真实车辆、三电部件和耗材的依赖。可有效降低对于高压电池、电机电控等操作风险和教学成本。
04.数据驱动，精准评价
系统支持理论考核、实操考核和成绩统计，可自动记录学生操作顺序、工具使用、完成情况等，生成考核结果，帮助教师精准掌握学生学习效果。
系统演示
System demonstration
