智慧管网管理平台的建设与应用价值分析

随着园区、厂区及城市基础设施规模不断扩大，地下管网作为保障供水、供气、排水及能源输送的重要基础设施，其安全运行直接关系到区域生产运营与管理效率。然而，传统管网管理普遍面临资产信息不清、运行状态不可视、故障定位困难、运维效率低下等问题。为解决这些管理难题，华景图打造了一个智慧管网管理平台，基于数字孪生、三维可视化与物联网技术，构建地上地下一体化数字空间，实现管网资产可视、运行状态可感知、风险隐患可预警、运维管理可追溯，全面提升管网智慧化管理水平。

一、构建地上地下一体化数字底座

华景图项目团队以数字孪生为核心理念，为园区打造了一套全空间、全要素、全周期的智慧管网管理平台。平台架构分为三层：

感知层：对接园区已有的流量、压力、温度等传感器数据，并补点部署关键节点监测设备。

孪生层：通过1:1实景建模，构建地上厂房、道路、绿化与地下各类管线的三维数字模型，统一采用国家坐标系，实现空间精准匹配。

应用层：提供管网建模、实时监测、智能预警、运维管理、查询统计、模型编辑、巡检维修等一站式功能。

核心目标非常明确——让地下管网“看得见、管得清、查得准、控得住”。

二、使用低代码、全中文、功能强大的自研编辑器

本平台所有三维场景、模型编辑、交互逻辑、发布部署等核心能力，均依托我司自研编辑器软件完成。该编辑器具有以下关键优势：

国产自主知识产权，中文操作界面，零代码开发，使用中文脚本编辑器实现交互逻辑，降低技术门槛。

主流C++开发，配有完整开发文档，支持Windows10及以上操作系统。

强大的场景与模型编辑：支持多种灯光（环境光、点光源、平行光、半球光等）、相机（漫游、绕物等），可对模型进行旋转、缩放、移动、显示隐藏等操作。

材质与图片编辑：支持透明、金属度、粗糙度、法线、烘焙等材质属性；支持图片名称、透明度、平铺、背景色等编辑，并可一键压缩图片（格式、分辨率、质量可调）。

动画与碰撞辅助：支持动画帧编辑、播放控制、动画裁剪重建；可添加虚拟碰撞体，模拟真实物理碰撞。

多媒体与格式支持：支持mp3/ogg/wav音频、mp4/avi视频；可导入Obj/Fbx模型；支持撤回、定时器、屏幕比例设置（16:9、4:3等）。

发布与调试：支持发布Web版，可在服务器部署并通过网页浏览；提供信息统计（可视点数、面数、相机位置等）；渲染方式包括填充模式、法线模式、线框模式；提供地面网格、灯光方向、碰撞范围等辅助线。

正是得益于这一自研编辑器的灵活性与可扩展性，我们能够快速为园区定制智慧管网管理平台。

三、平台核心能力

本平台以1:1实景建模为基础，采用国家统一坐标系，融合物联网、大数据与三维渲染技术，形成四大核心能力。

管线信息挂载与快速查询：点击任意管道或设备，即时弹出完整属性面板，包括材质、管径、埋深、投运年限、介质类型、关联阀门、历史维修记录等。支持按类型、管径、服役年限等条件快速统计管线长度与数量，并一键导出报表，彻底告别纸质图纸与人工台账。

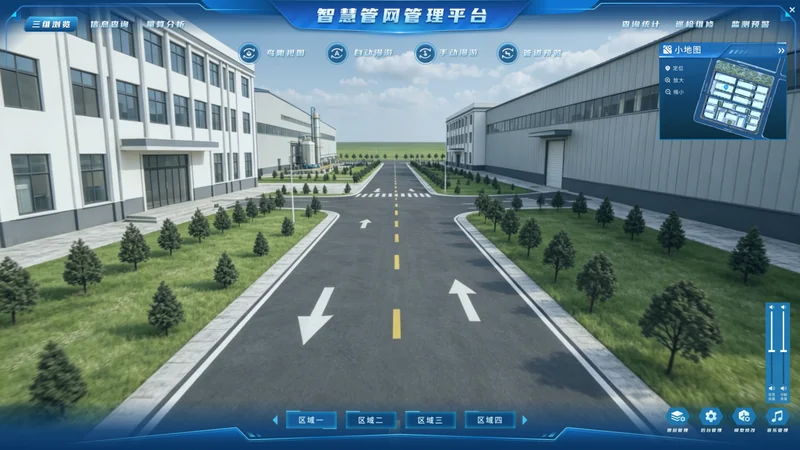

管线三维还原与全景漫游：构建园区地上建筑与地下管网全要素三维模型，对供水、燃气、压缩空气等不同介质管道以差异化颜色分层展示。用户可进行360°环绕、缩放、漫游操作，直观掌握每一条管线的空间走向、埋深关系及与周边设施的相对位置。

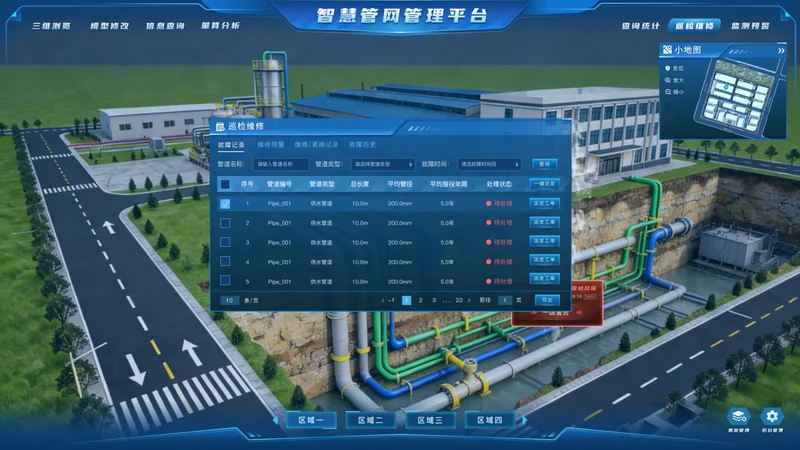

巡检闭环管理与告警处置全程可溯：平台集成移动巡检端，打通物联网告警与现场作业的全流程，形成“监测—告警—派单—处理—反馈—优化”的完整闭环。工人在现场巡检后可以上传时间、地点、照片、人员、管线状态的巡检记录并永久可查；当压力、流量等异常情况发生时，系统自动告警并在三维场景中高亮位置，同时生成含异常类型、紧急程度、点位定位的维修工单；管理员可将工单派发至最合适的运维工人；工人接单、导航至现场，维修后拍照上传处理说明，系统自动记录耗时与结果；管系统后台实时更新工单状态，可统计故障分布、工人工作量，据此优化巡检路径、预测设备寿命。

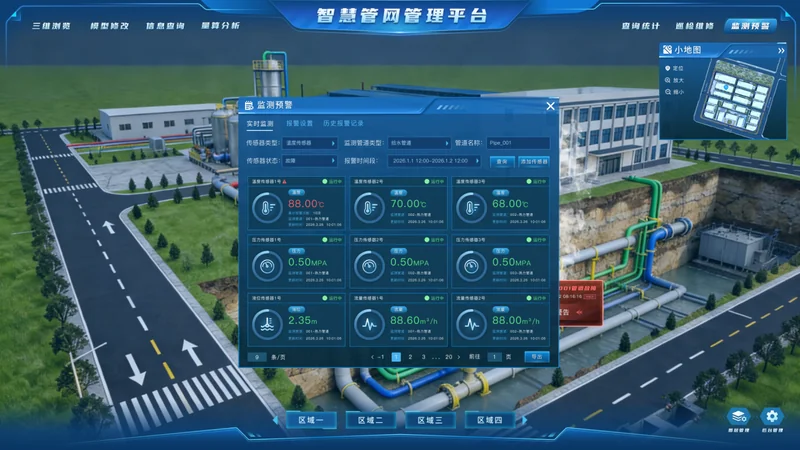

物联网实时监测与动态预警：：平台接入厂区现有流量、压力、温度等传感器数据，在三维场景中动态刷新读数。用户可按需自定义传感器的报警阈值。可针对不同传感器（如温度、流量、压力、液位）分别设置高限值、低限值，支持按传感器类型快速筛选与查询。一旦监测数值越限，系统自动弹窗并按预设级别推送至指定人员。

内置模型编辑与自主维护：平台提供模型编辑工具，用户可自行增、删、改、查管道及附属设施（阀门、仪表、井盖等），无需二次开发即可完成模型更新。当园区管线发生改造时，运维人员可现场直接修改三维模型，确保数字资产与物理管网实时同步。

四、智慧管网管理平台对传统运维痛点的精准突破

针对园区管网管理中长期存在的资产模糊、响应迟缓、维护被动、经验流失等难题，平台从四个维度给出了数字化解决方案。

破解“资产底数不清”困局：传统模式下，管线图纸分散、版本混乱，新老员工交接极易出现信息断层。平台将所有管线数据统一入库、三维可视化呈现，任何人员都可快速查询完整管线档案。即便老员工退休，其掌握的管线知识已转化为平台中的结构化数据，真正实现“人走线不丢”。

终结“应急响应缓慢”痛点：以往发生泄漏或压力骤降时，运维人员只能凭经验猜测可能区域，排查耗时数小时。平台通过物联网实时监测与三维定位，报警瞬间即可在场景中高亮显示异常点位及上游关联阀门，指导抢修人员最快路径抵达，将故障定位时间从小时级压缩至分钟级。

消除“预测维护困难”短板：平台持续采集管道流量、压力、温度等历史数据，结合阈值预警与趋势分析，可提前发现压力异常波动、流量持续偏低等潜在故障征兆。变“被动抢修”为“主动预防”，显著降低突发爆管风险。

提升“运维效率低下”局面：传统巡检依赖纸质记录，问题反馈需层层上报，闭环周期长。平台内置移动端巡检任务派发、现场拍照上传、维修进度跟踪等功能，所有记录自动归档至对应管线资产卡片，形成“发现—上报—处置—验收”完整闭环，运维效率大幅提升。

结语：智慧管网管理平台的实践表明，数字孪生技术正在推动传统地下基础设施管理向数字化、智能化方向升级。未来，华景图将持续深化数字孪生与物联网技术融合应用，助力更多园区、厂区和城市基础设施实现智慧化运营管理，为安全生产和高质量发展提供坚实支撑。
